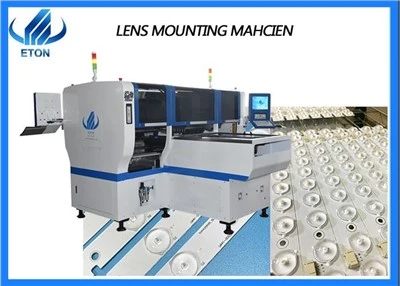

45000 cph daudzfunkcionāls LED mikroshēmu stiprinājums

Daudzfunkcionāls LED cauruļu mikroshēmu stiprinājums



Produkta ievads

PCB garuma platums: max 600*500mm min 100*100mm

2 importētu kameru komplekti ar lidojuma identifikācijas vīziju, atzīmes korekciju

XYZ ass piedziņas veids: augstākās klases magnētiskais lineārais motors un servomotors

Ātrgaitas savākšanas un novietošanas mašīna

Programmatūras neatkarīga izpēte un izstrāde, ko veic ETON



Produkta iezīme

Viena moduļa magnētiskā lineārā motora daudzfunkcionāla izvēles un novietošanas mašīna

Montāžas komponenti: LED mikroshēma, kondensatori, rezistori, objektīvs, IC, formas komponenti utt

Sastāvdaļa: Minimālais izmērs 0402 Maksimālais augstums 15mm



Mašīnas parametrs

Kopējais svars	1700 kg
PCB biezums	0.5-5mm
Kameras skaits	2 komplekti
Montāžas precizitāte	±0,04 mm
Montāžas augstums	<15mm
Komponentu telpa	0,2 mm
Elektrības patēriņš	4kw
Padevējs	28gab



Mašīnas detaļas

Daudzfunkcionāls	HT-E8S-1200 ir ļoti daudzfunkcionāls, piemērots visu veidu SMD komponentu, piemēram, LED mikroshēmas, rezistoru, kondensatora, IC, formas komponentu, transformatora utt., uzstādīšanai.
Liels PCB pielāgots	HT-E8S-1200 parastais maksimālais PCB izmērs ir 1200 * 500 mm, un klienta vajadzības var arī pielāgot 1500 mm garumam. ETON ir spēcīga mašīnai, kas pielāgota ar labas pieredzes tehnoloģiju komandu
Augsta precizitāte	HT-E8S-1200 ir augstas precizitātes montāžas (izņemiet un novietojiet) mašīna, X, Y ass izmanto augstākās klases magnētisko lineāro motoru, salīdzinot ar servomotoru, tā ir augstāka precizitāte un kalpošanas laiks. Izmantojot arī augstas precizitātes redzes kameru un zilo skenēšanu objektīva stiprināšanai
Ekonomika	HT-E8S-1200 ir ekonomisks ar 12 montāžas galvām, salīdzinot ar citu zīmolu 10 galvām, tas ir lētāks ar lielāku montāžas ātrumu un ļoti piemērots klientam, kurš pirmo reizi vēlas ražot vidēja ātruma ražošanu!





Mašīnas pielietojums

Mašīna tiek plaši izmantota visu veidu SMD komponentu, piemēram, LED spuldzes/paneļa/leju gaismas/ielas apgaismojuma/dob/vadītāja/plūdu gaismas/u.c., uzstādīšanai.

1. Visu veidu LED apgaismojuma dēļi: spuldze, caurule, objektīva panelis, saules ielu apgaismojums, sloksnes gaisma utt.

2. Lielākā daļa draiveru plates: plaši izmanto MOV, kondensatora, 0603/0805/0402 rezistora, SOP4/SOP6, transformatora, termināla uc montāžai.



SMT līnija

Ja jūs interesē visa SMT līnija, mēs atbalstām arī visu SMT līniju, piemēram: trafaretu printeris-konveijers-izņemiet un novietojiet mašīnu-reflow krāsns mašīnu

Vai arī: Automātiskā līnija: iekrāvējs-konveijers-printeris-konveijers-izņemt un novietot mašīnu-konveijers-pārpludināšanas krāsns-konveijers-izkrautājs

Kādas ir šo divu līniju priekšrocības? Kā izvēlēties? Pls sazinieties ar mums, lai iegūtu sīkāku informāciju!





Kā garantēt produkta kvalitāti?

SMT līnijā mūsu mašīnai ir nepieciešama profesionāla darbība, tāpēc mēs nosūtīsim vizītē inženieri, kā arī darbinieks varētu ar aci pārbaudīt, vai nav acīmredzamas problēmas. Turklāt parasti daudzas rūpnīcas izmantos AOI testa mašīnu!

Optiskais detektors: Automātiskā optiskā pārbaude ir ierīce, kas, pamatojoties uz optiskiem principiem, nosaka bieži sastopamus defektus, kas rodas metināšanas ražošanā. AOI ir jauna veida testēšanas tehnoloģija, kas ir parādījusies tikai pēdējos gados, taču tā ir strauji attīstījusies. Pašlaik daudzi ražotāji ir laiduši klajā AOI testēšanas iekārtas. Automātiskās noteikšanas laikā iekārta automātiski skenē PCB caur kameru, savāc attēlu, salīdzina pārbaudītos lodēšanas savienojumus ar datu bāzē esošajiem kvalificētajiem parametriem, pēc attēla apstrādes pārbauda PCB defektus un parāda/atzīmē defektus, izmantojot displejs vai automātiskā zīme Iznāciet remontam, ko veic apkopes personāls.

RFQ

1. Kāda veida izejvielas man vajadzētu iegādāties?

A: SMT līnijai galvenokārt ir jāsagatavo SMD komponenti, PCB, lodēšanas pasta



2. Kā ar pēcpārdošanas servisu?

A: Mēs atbalstām bezmaksas mašīnu instalēšanas un apmācības pakalpojumus, pēc mūsu mašīnas iegādes nosūtīsim inženieri apmeklēt, kā arī visas detaļas, kas jāremontē un jānomaina, mašīnas garantijas laikā būs bez maksas!



Sazināties ar Deividu+ 86 13827425982
